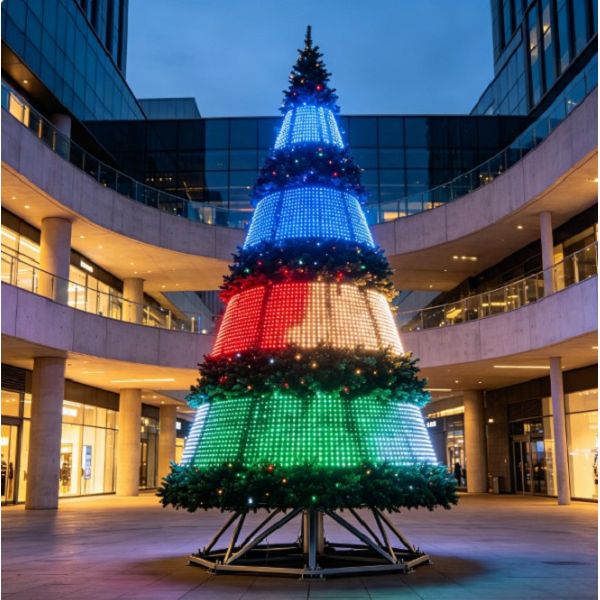

Progettato per atri commerciali e spazi pubblici comunali, questo sistema di visualizzazione modulare integra pixel LED indirizzabili con un robusto telaio strutturale in acciaio- per fornire spettacoli con illuminazione sincronizzata. Utilizzando un'architettura di controllo dei pixel segmentata, il gruppo consente agli operatori di eseguire transizioni cromatiche dinamiche e spettacoli di luci personalizzati su altezze che vanno da 5 a 25 metri.
Specifiche tecniche
|
Categoria dei parametri |
Dati di specifica |
|
Dimensioni |
Altezza: 5 m - 25 m; Base: rapporto proporzionale da 1:2 a 1:2,5 |
|
Ingresso elettrico |
CA 110 V - 240V, 50/60 Hz; Carico: 1,2 kW - 8.5kW |
|
Illuminazione |
LED RGB da 5 mm/SMD; Passo 50mm; 22lm/nodo; Angolo di 120 gradi |
|
Grado di protezione |
Scatola di controllo: IP65; Cablaggi di derivazione: IP67 impermeabile |
Caratteristiche principali
Mappatura pixel segmentata
Le linee dati di livello-diramazione indipendenti consentono animazioni luminose volumetriche 3D e passaggi di colore direzionali.
Strumento-Rami di blocco gratuiti
Le prese di derivazione incernierate utilizzano pin-caricati a molla e connettori-a connessione rapida, riducendo i tempi di assemblaggio del 40%.
Protezione contro le sovratensioni integrata
Gli armadi di distribuzione principali sono dotati di soppressori di tensione transitoria-da 10 kA integrati.
Instradamento dei cavi nascosto
I canali interni proteggono le linee di alimentazione e di segnale lontano dalle zone pubbliche.
Applicazioni commerciali
Atri immobiliari commerciali:Installazioni a pavimento-ancorate o sospese all'interno di-centri commerciali multipiano per favorire il traffico pedonale invernale.
Piazze Comunali:Punti di riferimento indipendenti progettati per resistere-ai carichi del vento all'aria aperta e all'intensa interazione del pubblico.
Parchi a tema e resort:Integrazione sincronizzata con sistemi audio di sottofondo e controller master tramite Ethernet.
Centri espositivi e hotel:Telai modulari a distribuzione rapida-progettati per l'assemblaggio annuale, lo smantellamento e lo stoccaggio compatto.
Progettazione dell'illuminazione dinamica
Matrice volumetrica dei pixel:La disposizione dei nodi costruisce una tela cilindrica a 360 gradi per il rendering di motivi geometrici complessi.
Frequenza di aggiornamento e attenuazione:La frequenza di aggiornamento PWM superiore a 4000 Hz elimina lo sfarfallio della fotocamera; L'oscuramento in scala di grigi a 16 bit garantisce transizioni fluide.
Modalità preimpostate e live:La memoria interna memorizza fino a 32 programmi autonomi attivati tramite-orologi in tempo reale o ingressi di sensori.
Effetti visivi a strati:Esecuzione simultanea di scintillii sullo sfondo, inseguimento di colori-nel livello intermedio e accenti stroboscopici in primo piano.
Architettura del controllo dell'illuminazione
Compatibilità del protocollo
Supporta i protocolli industriali DMX512, Art-Net e sACN per i sistemi di gestione degli edifici.
Gestione del controller principale
I processori ARM industriali gestiscono l'output di dati multi-universo con latenza zero su 10.000 nodi.
Trasmissione del segnale
Il cablaggio Ethernet schermato RS-485 differenziale e CAT6 garantisce stabilità su distanze di 100 metri.
Feedback diagnostico
Il monitoraggio in tempo reale- rileva circuiti aperti, cadute di tensione o pixel morti tramite indicatori LED.
Ingegneria strutturale e assemblaggio
Architettura dell'albero centrale:Tubazioni con nucleo in acciaio al carbonio imbullonato o telescopico o a sezione- con spessori delle pareti da 4 mm a 10 mm.
Sistema di anelli di supporto a più livelli:Le travi ad anello in acciaio-tagliate al laser distribuiscono uniformemente i carichi del vento radiale sull'albero centrale.
Opzioni di zavorra e fondazione:Compatibile con piastre di base imbullonate, telai di contrappesi con rinforzo incrociato-o ancoraggi per cemento.
Calcoli del carico-del cuscinetto:Analisi degli elementi finiti simulata per resistere a un fattore di sicurezza di 2,0 in condizioni di carico morto massimo e accumulo di ghiaccio.
Materiali e finiture
Composizione del fogliame
Punte costampate in PVC e PE vergine al 100%-trattate con additivi chimici per un ritardo permanente NFPA 701.
Trattamento della superficie metallica
I componenti sono sottoposti a zincatura a caldo- seguita da un rivestimento elettrostatico in polvere di poliestere polimerizzato a 200 gradi.
Isolamento del cablaggio
Guaine in filo di polietilene reticolato-ritardante di fiamma-adatto per temperature comprese tra -30 gradi e +60 gradi.
Integrità dell'hardware
Bulloni strutturali, perni e cavi di tensione realizzati in acciaio inossidabile marino-grado 304.
Cablaggio elettrico e installazione
Design del cablaggio modulare:Le sezioni di diramazione pre-cablate utilizzano connettori multi-pin impermeabili IP67, eliminando la-saldatura in loco.
Hub di distribuzione centrale:L'armadio-resistente alle intemperie a livello del suolo ospita alimentatori principali, interruttori automatici e divisori di dati.
Protezione dalla polarità:I connettori terminali-codificati a colori impediscono l'inserimento della polarità-inversa durante l'installazione sul campo.
Integrità della messa a terra:Un collegamento metallico continuo collega tutti i livelli strutturali a un terminale di terra unificato.
Opzioni di decorazione
Profili di densità del fogliame:Conteggi degli aghi configurabili che vanno dalla densità commerciale standard (120 punte/piedi quadrati) ai profili ultra-densi (180 punte/piedi quadrati).
Integrazione di materiali misti:Combinazione di punte esterne in PE stampato e riempitivi interni in PVC rigido per ottimizzare il realismo visivo.
Punti di montaggio degli accessori:Gli elementi di fissaggio ad anello in acciaio integrati supportano ornamenti meccanici, striscioni o nastri di grandi dimensioni.
Variazioni di colore del fogliame:Verde smeraldo standard, punte floccate di neve smerigliata, argento metallizzato o colori abbinati Pantone personalizzati-.
Parametri di personalizzazione
Scala dimensionale
Realizzazione su misura da 3 a 35 metri su misura per i requisiti di spazio architettonico.
Regolazione della densità dei pixel
Configurazioni di spaziatura dei nodi scalabili (passo di 25 mm, 50 mm o 100 mm) per soddisfare gli obiettivi di risoluzione e budget.
Integrazione del controllo
Programmazione di firmware personalizzato, sviluppo di app proprietarie o integrazione di software di terze-parti.
Marchio strutturale
Topper a stella personalizzati, loghi aziendali o piattaforme di visualizzazione strutturale integrate nell'albero superiore.
Imballaggio e trasporto
Design della cassa modulare:Le casse in compensato per esportazione-con struttura in acciaio proteggono le sezioni del tronco, gli anelli strutturali e i fasci di rami.
Mitigazione dell'umidità:Involucro in polietilene-antistatico sottovuoto-combinato con confezioni essiccanti in gel di silice industriale.
Etichettatura dei componenti:Le etichette in acciaio inossidabile-incise al laser e gli imballaggi etichettati con codice a barre-corrispondono direttamente ai progetti meccanici.
Ottimizzazione della logistica:Le dimensioni standardizzate del contenitore (20GP/40HQ) riducono al minimo i costi di trasporto volumetrico.
Domande frequenti
D: Come viene mantenuta la stabilità strutturale durante i venti forti all'aperto?
R: Il progetto utilizza un pesante albero centrale in acciaio e travi ad anello a più livelli, ancorate tramite piastre imbullonate o telai di contrappeso, convalidati fino alla scala Beaufort 8.
D: Gli effetti di luce possono integrarsi con i sistemi di controllo degli spettacoli delle strutture esistenti?
R: Sì, l'architettura supporta i protocolli-standard di settore DMX512, Art-Net e sACN.
D: Qual è il tempo di assemblaggio tipico richiesto per un'installazione commerciale standard?
R: I cablaggi modulari a connessione rapida-e i pin-senza attrezzi consentono a un team di 4-6 tecnici di assemblare un'unità di 10 metri entro 8-12 ore.
D: I nodi e i rami LED sostitutivi sono prontamente disponibili per la manutenzione?
R: L'architettura modulare consente la sostituzione indipendente dei singoli circuiti derivati e dei nodi pixel senza smantellare i livelli adiacenti.
